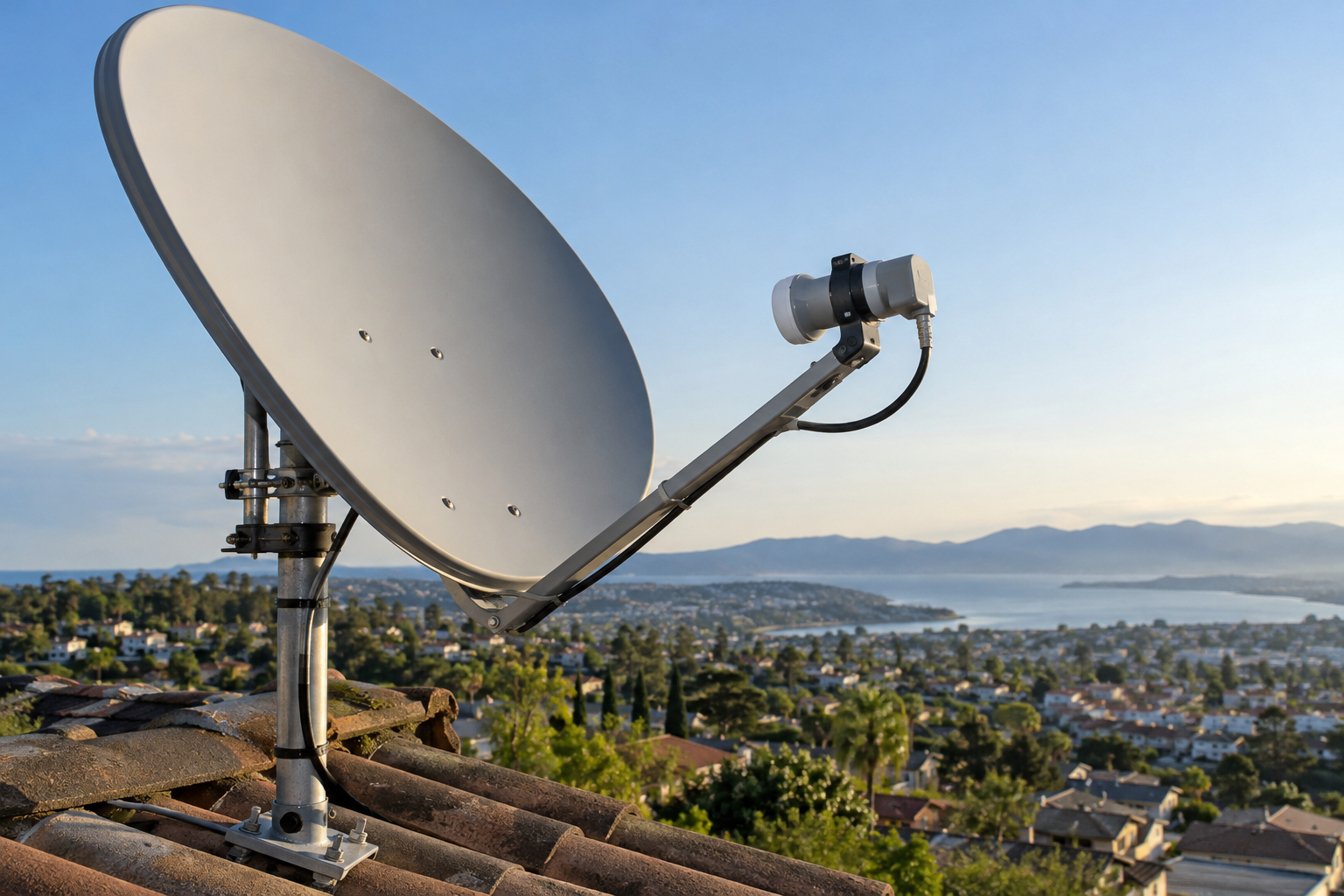

يمكن لطبق دش واحد استقبال مئات القنوات التلفزيونية من قمر صناعي معين، لكن بمجرد محاولة استقبال قمر آخر يقع في اتجاه مختلف، قد تختفي الإشارة تمامًا. وهنا يظهر سؤال منطقي: إذا كانت الأقمار الصناعية موجودة في السماء، فلماذا لا يستطيع طبق واحد استقبالها جميعًا؟ وهل المشكلة في حجم الطبق أم في وحدة LNB أم في طريقة توزيع الأقمار حول الأرض؟
الإجابة تبدأ من طبيعة طبق الدش نفسه. فهو ليس هوائيًا يستقبل الإشارات من جميع الاتجاهات بالكفاءة نفسها، بل هو هوائي اتجاهي مصمم لتركيز الطاقة القادمة من اتجاه محدد. ومع ذلك، يمكن استخدام طبق واحد لاستقبال أكثر من قمر صناعي بواسطة أنظمة Multifeed أو موتور لتحريك الطبق. لكن لكل حل حدود هندسية تتعلق بالمدارات والتغطية وحجم الهوائي وموقع المستخدم.
كيف يحدد طبق الدش القمر الصناعي الذي يستقبله؟
طبق الدش المستخدم في استقبال القنوات الفضائية هو هوائي عاكس، يعرف باسم Parabolic Reflector Antenna. وتتمثل وظيفته في تجميع الموجات الكهرومغناطيسية القادمة من اتجاه معين وتركيزها عند منطقة التغذية التي توجد بها وحدة LNB.
عندما يتم توجيه الطبق بصورة صحيحة نحو موقع مداري معين، تصل الموجات القادمة من هذا الاتجاه إلى سطح العاكس، ثم تنعكس باتجاه وحدة الاستقبال.
لكن الإشارات القادمة من اتجاهات أخرى لا تتجمع بالضرورة عند الموضع نفسه. وقد تصل إلى وحدة LNB بطاقة أقل بكثير، أو لا تصل بمستوى يسمح باستقبال القنوات.
ولهذا يمكن أن يستقبل الطبق عددًا كبيرًا من القنوات الموجودة على عدة ترددات ضمن الموقع المداري الذي يستهدفه، لكنه لا يستطيع تلقائيًا استقبال الأقمار الموجودة في اتجاهات مختلفة.
استقبال مئات القنوات لا يعني استقبال مئات الأقمار. فقد يحمل موقع مداري واحد عددًا كبيرًا من الترددات والقنوات، بينما يتطلب الانتقال إلى موقع مداري آخر تغيير اتجاه الاستقبال أو استخدام تجهيزات إضافية.
لماذا لا يستقبل طبق الدش الإشارات من جميع الاتجاهات؟
يتميز طبق الدش بما يسمى Antenna Gain، أي قدرته على تركيز الاستقبال في اتجاهات معينة مقارنة بهوائي مرجعي.
ويتحقق الكسب المرتفع نسبيًا من خلال تركيز حساسية الهوائي في حزمة اتجاهية محدودة بدل توزيعها بالتساوي على السماء كلها.
وتسمى المنطقة الزاوية التي يتمتع فيها الهوائي بأعلى استجابة Main Beam، بينما يستخدم مصطلح Beamwidth لوصف عرض هذه الحزمة وفق معيار محدد، مثل عرض الحزمة عند انخفاض الكسب بمقدار 3 dB عن قمته.
كلما ابتعد مصدر الإشارة عن الاتجاه الرئيسي للهوائي، انخفض الكسب عادة، وإن كانت خصائص الاستجابة الفعلية تشمل أيضًا حزمًا جانبية لا يُعتمد عليها في الاستقبال الطبيعي.
لماذا لا تكون الحزمة واسعة جدًا؟
لو صُمم الهوائي ليستقبل مساحة واسعة جدًا من السماء، فلن يحقق عادة الكسب الاتجاهي نفسه الذي يوفره طبق مركز على اتجاه محدود، عند المقارنة ضمن ظروف تصميم متشابهة.
ولهذا يمثل تصميم طبق الدش نوعًا من المفاضلة الهندسية بين كسب الإشارة وعرض الحزمة.
والنتيجة أن الطبق يوفر استقبالًا أفضل من اتجاه محدد، لكنه يحتاج إلى إعادة توجيه أو تجهيزات متعددة لاستقبال مواقع مدارية متباعدة.
هل زيادة حجم الطبق تسمح باستقبال أقمار أكثر؟
قد يبدو منطقيًا أن طبقًا أكبر يستطيع التقاط إشارات أكثر من السماء، لكن المسألة ليست بهذه البساطة.
زيادة قطر الطبق تؤدي عادة إلى زيادة كسب الهوائي عند التردد نفسه، بشرط أن يكون التصميم والكفاءة مناسبين.
لكن زيادة القطر تؤدي أيضًا إلى تضييق الحزمة الرئيسية للهوائي.
وهذا يعني أن الطبق الأكبر قد يصبح أكثر حساسية لأخطاء التوجيه، رغم قدرته الأفضل على تجميع الإشارة من الاتجاه المستهدف.
العلاقة بين قطر الطبق وعرض الحزمة
يمكن التعبير عن العلاقة التقريبية بين عرض الحزمة وقطر الهوائي العاكس بالشكل التالي:
حيث يمثل HPBW عرض الحزمة عند نصف القدرة بوحدة زاوية مناسبة، وλ الطول الموجي، وD قطر الطبق، بينما يعتمد الثابت K على تصميم الهوائي وطريقة التعبير عن الزاوية.
المغزى أن عرض الحزمة يتناسب عكسيًا تقريبًا مع قطر الطبق عند ثبات التردد والتصميم.
لذلك لا يصح القول إن طبقًا بقطر 120 سم يستقبل تلقائيًا عددًا أكبر من المواقع المدارية مقارنة بطبق 80 سم.
فقد يكون الطبق الأكبر أفضل لاستقبال قمر ضعيف، لكنه لا يصبح هوائيًا واسع الاتجاهات.
زيادة حجم الطبق تحسن القدرة على استقبال الإشارات الضعيفة في ظروف مناسبة، لكنها لا تعني زيادة عدد الاتجاهات التي يستطيع الطبق الثابت استقبالها في الوقت نفسه.
لماذا لا تستطيع LNB واحدة استقبال جميع الأقمار؟
توجد وحدة LNB في منطقة التغذية الخاصة بالطبق، وتستقبل الطاقة الراديوية التي يركزها العاكس.
في التركيب التقليدي، يتم ضبط موضع وحدة LNB بحيث يتوافق مع هندسة الطبق واتجاهه الرئيسي.
عندما تصل إشارة من قمر آخر يقع خارج الاتجاه المستهدف، قد تتجمع الطاقة في موضع مختلف عن موضع التغذية الرئيسي، أو تصل بكسب أقل.
ولهذا لا تستطيع LNB واحدة مثبتة في البؤرة الرئيسية استقبال جميع المواقع المدارية بكفاءة متساوية.
ومع ذلك، قد تتمكن بعض الأنظمة من استقبال إشارات من مواقع متقاربة جدًا ضمن ظروف معينة، اعتمادًا على عرض الحزمة وقوة الإشارات وتصميم الهوائي.
لكن هذه الحالات لا تعني أن وحدة LNB واحدة تستطيع تغطية القوس المداري بأكمله.
هل يمكن استقبال قمرين صناعيين بطبق واحد؟
نعم، ويمكن تحقيق ذلك باستخدام نظام يعرف باسم Multifeed.
يعتمد هذا النظام على تركيب أكثر من وحدة LNB أمام طبق واحد، بحيث تستقبل كل وحدة الإشارات القادمة من اتجاه مداري مختلف ضمن الحدود التي تسمح بها هندسة العاكس.
فعندما يكون الطبق موجهًا نحو موقع رئيسي، يمكن أن تصل الإشارات القادمة من مواقع قريبة إلى مناطق تغذية جانبية مختلفة.
وباستخدام حامل مناسب، يمكن وضع وحدات LNB إضافية في هذه المناطق للاستفادة من الإشارات القادمة من أكثر من موقع مداري.
هل جميع الأطباق مناسبة لنظام Multifeed؟
لا تحقق جميع الأطباق الأداء نفسه عند استخدام عدة وحدات LNB.
فالأطباق التقليدية المصممة لتغذية مركزية واحدة قد تتعرض لانخفاض واضح في الكسب عند استقبال الأقمار البعيدة عن الاتجاه الرئيسي.
كما توجد هوائيات مصممة خصيصًا لتوفير أداء أفضل عبر نطاق زاوي أوسع، مثل بعض أنظمة Toroidal Reflector متعددة التغذية.
لكن حتى هذه الأنظمة لها حدود في المجال الزاوي والكسب والتغطية، ولا تستطيع استقبال كل الأقمار الموجودة حول الأرض.
ما دور DiSEqC في استقبال أكثر من قمر؟
عند استخدام عدة وحدات LNB، يحتاج جهاز الاستقبال إلى وسيلة لاختيار الوحدة المناسبة للقمر المطلوب.
وهنا يأتي دور تقنية DiSEqC، وهي اختصار لعبارة Digital Satellite Equipment Control.
يمكن استخدام مفتاح DiSEqC للتبديل بين عدة وحدات LNB متصلة بجهاز استقبال واحد.
فعندما يختار المستخدم قناة موجودة على قمر معين، يرسل جهاز الاستقبال أمرًا إلى المفتاح لاختيار مسار LNB المناسب.
لكن يجب التمييز بين مفتاح DiSEqC الذي يبدل مسارات الإشارة، وبين أنظمة التحكم بالموتور التي تستخدم أوامر DiSEqC لتحريك الطبق.
DiSEqC Motor: يحرك الطبق نحو مواقع مدارية مختلفة عند استخدام نظام متوافق.
هل يمكن استقبال نايل سات وعرب سات بطبق واحد؟
يمكن استقبال مواقع مدارية متعددة بطبق واحد في بعض التركيبات، لكن نجاح استقبال موقعين بعينهما يعتمد على الزاوية الفعلية بينهما كما تظهر من مكان المستخدم، وليس على اسمي القمرين فقط.
كما يجب تحديد المقصود بعرب سات؛ لأن أسطول عرب سات يضم مواقع مدارية مختلفة، بينما ترتبط باقة بدر التلفزيونية الشهيرة بموقع 26 درجة شرقًا.
أما نايل سات فيرتبط بموقع 7 درجات غربًا.
الفصل بين الموقعين كبير نسبيًا بالنسبة إلى كثير من أنظمة Multifeed المنزلية التقليدية، ولذلك لا ينبغي افتراض أن تركيب وحدتي LNB على طبق عادي سيحقق استقبالًا جيدًا لكليهما.
قد يكون استخدام طبقين منفصلين أو طبق متحرك أكثر ملاءمة، بحسب الموقع الجغرافي والتغطية وحجم الطبق ومتطلبات المشاهدة.
هل الطبق المتحرك يستطيع استقبال جميع الأقمار؟
يتيح الطبق المتحرك استقبال مواقع مدارية متعددة عن طريق تغيير اتجاه الهوائي بدل تثبيته على قمر واحد.
في أنظمة استقبال الأقمار الجغرافية الثابتة، يمكن ضبط حركة الطبق ليتتبع القوس المداري المرئي من موقع المستخدم.
وعندما يختار المستخدم قمرًا مختلفًا، يتحرك الطبق إلى الموضع المناسب ثم يبدأ استقبال الإشارة.
لكن وجود موتور لا يعني أن الطبق يستطيع استقبال جميع الأقمار الصناعية الموجودة في العالم.
فبعض المواقع المدارية تكون تحت الأفق بالنسبة للمستخدم، وبعضها قد يكون محجوبًا بمبانٍ أو تضاريس، بينما قد تقع مواقع أخرى خارج حدود الحركة الميكانيكية للنظام.
كذلك قد تكون الإشارة ضعيفة جدًا أو خارج نطاق تغطية الحزمة الموجهة إلى منطقة المستخدم.
هل يستقبل الموتور عدة أقمار في الوقت نفسه؟
الطبق المتحرك التقليدي يستقبل الموقع الذي يتجه إليه في اللحظة الحالية.
وعند الانتقال إلى موقع آخر، يتحرك الطبق ويترك الاتجاه السابق.
لذلك فهو مناسب لمن يريد الوصول إلى عدد كبير من المواقع المدارية بالتتابع، لكنه ليس حلًا مثاليًا لمشاهدة قنوات من أقمار متباعدة في الوقت نفسه باستخدام طبق واحد تقليدي.
لماذا لا تظهر بعض الأقمار الصناعية فوق الأفق؟
الأقمار المستخدمة في البث التلفزيوني المباشر تعمل غالبًا في المدار الجغرافي الثابت GEO، على ارتفاع يقارب 35,786 كيلومترًا فوق خط الاستواء.
وتبدو هذه الأقمار ثابتة تقريبًا في السماء بالنسبة إلى المراقب الأرضي، ولذلك يمكن توجيه طبق ثابت نحوها.
لكن الأرض كروية، ولا يستطيع المستخدم رؤية جميع المواقع المدارية الموجودة حول خط الاستواء.
فكل موقع جغرافي لديه جزء محدد من القوس المداري يقع فوق الأفق المحلي، بينما تختفي مواقع أخرى خلف انحناء الأرض.
وتؤثر المباني والتضاريس في تقليل الجزء المتاح من السماء أكثر.
لهذا لا يستطيع طبق في مصر مثلًا استقبال جميع الأقمار الجغرافية الثابتة حول العالم، حتى لو كان مزودًا بموتور كبير.
هل يمكن استقبال قمر صناعي خارج منطقة التغطية؟
وجود القمر فوق الأفق لا يعني أن إشاراته التلفزيونية موجهة إلى موقع المستخدم بالقوة الكافية.
تستخدم الأقمار الصناعية حزم تغطية Satellite Beams لتوزيع الطاقة الراديوية على مناطق جغرافية محددة.
وتوضح خرائط التغطية أو Footprint Maps مناطق الخدمة ومستويات القدرة المتوقعة وفق افتراضات معينة.
قد تصل بعض الإشارات خارج الحدود التقريبية للحزمة، لكن نجاح استقبالها يعتمد على مستوى الإشارة الفعلي وقطر الطبق وكفاءة النظام وظروف الانتشار.
ولا يمكن ضمان استقبال قمر خارج تغطيته بمجرد استخدام طبق أكبر.
كما أن بعض الحزم تكون ضيقة أو موجهة إلى مناطق بعيدة، وقد تصبح الإشارة غير عملية للاستقبال من موقع معين.
وجود القمر فوق الأفق، ووقوع موقعك داخل حزمة تغطيته، ووصول إشارة كافية إلى جهاز الاستقبال. هذه شروط مختلفة، ويجب تحققها معًا حتى ينجح الاستقبال.
ما الفرق بين Multifeed والطبق المتحرك؟
اختيار النظام المناسب يعتمد على عدد الأقمار المطلوبة، والمسافة الزاوية بينها، وقوة إشاراتها، وطبيعة الاستخدام.
| العنصر | Multifeed | Motorized Dish |
|---|---|---|
| طريقة العمل | عدة وحدات LNB على طبق ثابت | تحريك الطبق بين المواقع المدارية |
| عدد الأقمار | عدة مواقع ضمن حدود التصميم | مواقع متعددة على القوس المرئي |
| سرعة الانتقال | سريعة باستخدام مفتاح مناسب | تحتاج وقتًا لتحريك الطبق |
| الاستقبال المتزامن | ممكن بتجهيزات وتوزيع مناسبين | الطبق التقليدي يتجه إلى موقع واحد في اللحظة نفسها |
| التعقيد الميكانيكي | لا توجد حركة مستمرة للطبق | يتطلب ضبط الحركة والمحور بدقة |
| أفضل استخدام | مجموعة أقمار مناسبة للاستقبال الثابت | التنقل بين مواقع مدارية عديدة |
هل يمكن مشاهدة قناتين من قمرين مختلفين في الوقت نفسه؟
نعم، لكن ذلك يعتمد على تصميم منظومة الاستقبال.
في نظام Multifeed، يمكن تجهيز عدة مسارات مستقلة من وحدات LNB إلى أجهزة استقبال أو موالفات متعددة، باستخدام معدات توزيع وتبديل مناسبة.
وبهذه الطريقة يستطيع كل موالف اختيار القمر والتردد المطلوبين وفق إمكانات النظام.
أما إذا كان هناك رسيفر واحد بموالف واحد ومسار استقبال واحد، فلا يمكن افتراض قدرته على استقبال ترددين مستقلين من قمرين مختلفين في اللحظة نفسها.
وفي حالة الطبق المتحرك التقليدي، يتجه الطبق إلى موقع مداري واحد في كل مرة، ولذلك لا يمكنه توفير استقبال متزامن من مواقع متباعدة اعتمادًا على الحركة وحدها.
كيف تختار نظام الاستقبال المناسب قبل شراء المعدات؟
قبل شراء طبق أكبر أو موتور أو حامل Multifeed، من الأفضل تحديد المشكلة الفعلية التي تريد حلها.
- حدد الأقمار المطلوبة: لا تبدأ باختيار المعدات قبل معرفة المواقع المدارية التي تريد استقبالها.
- تحقق من موقعك الجغرافي: لأن زوايا الاستقبال والقوس المرئي تختلف من بلد إلى آخر.
- راجع خرائط التغطية: لمعرفة مدى ملاءمة الحزم المطلوبة لموقعك.
- حدد حجم الطبق: وفق أضعف الإشارات التي تريد استقبالها، وليس عدد الأقمار وحده.
- اختر طريقة الاستقبال: طبق ثابت متعدد LNB أو طبق متحرك أو عدة أطباق.
- افحص العوائق: مثل المباني المرتفعة والأشجار والجدران المحيطة.
- راجع توافق الرسيفر: مع DiSEqC أو التحكم بالموتور ونوع وحدات LNB المستخدمة.
- فكر في المشاهدة المتزامنة: إذا كنت تحتاج إلى استقبال قنوات من أقمار مختلفة على أكثر من جهاز.
كما يجب مراعاة جودة تثبيت الطبق ومقاومته للرياح، خصوصًا عند استخدام أطباق كبيرة أو أنظمة متحركة.
وقد يؤدي عدم ضبط العمود الرأسي أو محور حركة الموتور إلى أخطاء متزايدة عند الانتقال بين المواقع المدارية.
الأسئلة الشائعة
هل يمكن استقبال قمرين صناعيين بطبق واحد؟
نعم، باستخدام نظام Multifeed مناسب أو طبق متحرك. لكن نجاح الاستقبال يعتمد على الفصل الزاوي بين المواقع المدارية وتصميم الطبق وقوة الإشارات.
هل يمكن استقبال نايل سات وعرب سات بطبق واحد؟
يعتمد ذلك على الموقع المداري المقصود بعرب سات، ومكان المستخدم، ونوع الطبق. وقد يكون استخدام طبقين أو طبق متحرك أكثر ملاءمة من Multifeed تقليدي عند وجود فصل زاوي كبير.
هل زيادة حجم الطبق تزيد عدد الأقمار التي يستقبلها؟
لا بصورة مباشرة. زيادة القطر ترفع الكسب عادة، لكنها تضيق عرض الحزمة الرئيسية عند التردد نفسه، ولذلك لا تجعل الطبق الثابت يستقبل جميع الاتجاهات.
هل تستطيع LNB واحدة استقبال أكثر من قمر؟
قد تُلتقط إشارات من مواقع متقاربة جدًا في بعض الظروف، لكن LNB واحدة في التركيب التقليدي ليست حلًا عامًا لاستقبال مواقع مدارية متعددة ومتباعدة.
ما الفرق بين Multifeed وDiSEqC Motor؟
Multifeed يستخدم عدة وحدات LNB على طبق ثابت، بينما يحرك الموتور الطبق نحو مواقع مختلفة. ويمكن استخدام DiSEqC للتحكم في مفاتيح التبديل أو في بعض أنظمة المحركات.
هل الطبق المتحرك يستقبل جميع الأقمار؟
لا. يستطيع استقبال مواقع متعددة ضمن القوس المرئي وحدود الحركة والتغطية، لكنه لا يستطيع استقبال أقمار تحت الأفق أو إشارات غير متاحة عمليًا في موقع المستخدم.
لماذا لا تظهر بعض الأقمار في بلدي؟
قد تكون المواقع المدارية تحت الأفق، أو محجوبة بعوائق، أو خارج نطاق تغطية الحزم المطلوبة، أو تحتاج إلى تجهيزات مختلفة.
هل يمكن استقبال قمر خارج منطقة تغطيته؟
قد يكون ذلك ممكنًا في بعض الحالات إذا وصلت إشارة كافية خارج منطقة التغطية الأساسية، لكنه ليس مضمونًا، ولا يمكن افتراض نجاحه بمجرد زيادة قطر الطبق.
هل يمكن مشاهدة قناتين من قمرين مختلفين في الوقت نفسه؟
نعم، إذا كانت منظومة الاستقبال توفر مسارات وموالفات مستقلة وتجهيزات توزيع مناسبة. أما الطبق المتحرك التقليدي فلا يتجه إلى موقعين متباعدين في اللحظة نفسها.
الخلاصة
لا يستطيع طبق دش ثابت استقبال جميع الأقمار الصناعية لأنه هوائي اتجاهي مصمم لتركيز الإشارة القادمة من اتجاه محدد، وليس من جميع أنحاء السماء.
وتحدد هندسة العاكس وموضع LNB وعرض الحزمة والكسب الاتجاهي المواقع التي يمكن استقبالها بكفاءة.
يمكن استخدام Multifeed لاستقبال عدة مواقع مدارية مناسبة بطبق واحد، أو استخدام موتور لتغيير اتجاه الطبق بين مواقع متعددة على القوس المرئي. لكن هذه الحلول لا تلغي حدود الأفق الجغرافي والتغطية وقوة الإشارة.
كما أن زيادة حجم الطبق ليست حلًا لاستقبال جميع الأقمار، بل وسيلة لتحسين الكسب عند استقبال إشارات مناسبة، مع تضييق الحزمة الرئيسية عادة.
لذلك يبدأ تصميم منظومة استقبال ناجحة بتحديد المواقع المدارية المطلوبة، والتحقق من تغطيتها، ثم اختيار الطبق ووحدات LNB وطريقة التوجيه المناسبة. فالهدف ليس استقبال أكبر عدد نظري من الأقمار، بل الحصول على استقبال مستقر وعملي للقنوات التي تحتاج إليها.
