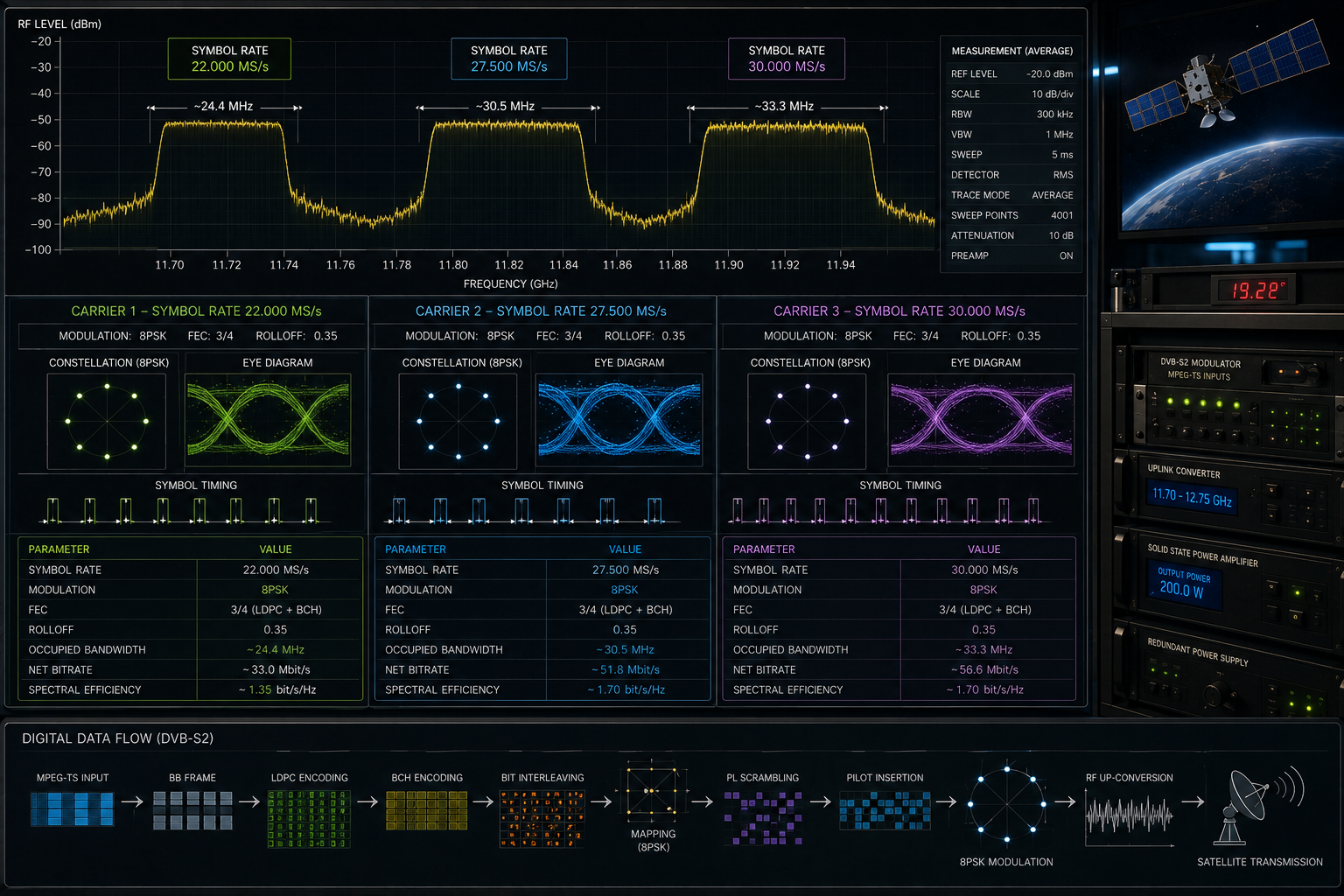

عند إضافة أي تردد جديد إلى الرسيفر ستجد عادة بيانات مثل التردد والاستقطاب، ثم رقمًا مثل 27500 أو 30000 أو 22000. هذا الرقم هو Symbol Rate، أو معدل الرموز، وهو من أهم إعدادات استقبال الإشارة الفضائية، رغم أن كثيرًا من المستخدمين يدخلونه دون معرفة ما يعنيه.
فهل Symbol Rate بقيمة 30000 أفضل من 27500؟ وهل الرقم 27500 يعني أن التردد يستطيع حمل عدد أكبر من القنوات؟ وما الفرق بين Symbol Rate وBitrate؟ الإجابة تبدأ بفهم ما هو الـ Symbol نفسه، لأن هذا الرقم لا يقيس قوة الإشارة ولا جودة الصورة ولا عدد القنوات.
ما هو Symbol Rate في الرسيفر؟
Symbol Rate هو عدد الرموز التي ترسلها الإشارة الرقمية في الثانية. والرمز هنا هو حالة من حالات الإشارة المستخدمة لنقل المعلومات، وليس قناة تلفزيونية أو صورة أو ترددًا منفصلًا.
عندما ترى Symbol Rate بقيمة 27500 KS/s في بيانات أحد الترددات، فالمقصود أن النظام يعمل بمعدل يقارب 27.5 مليون رمز في الثانية.
وبالمثل، 22000 تعني نحو 22 مليون رمز في الثانية، و30000 تعني نحو 30 مليون رمز في الثانية، عندما تكون القيم المعروضة بوحدة kilo-symbols per second.
Symbol Rate بقيمة 27500 لا يعني 27,500 قناة، ولا يعني تلقائيًا 27.5 ميجابت في الثانية. إنه يعبر عن معدل الرموز، أما كمية البيانات الفعلية فتتأثر بعوامل أخرى.
ما هو الـ Symbol أصلًا؟
لفهم المصطلح، يجب التفريق بين Symbol وBit.
الـ Bit هو أصغر وحدة للمعلومات الرقمية ويمكن أن تكون قيمته 0 أو 1. لكن عند إرسال البيانات عبر موجة راديوية، يمكن استخدام عدة حالات مختلفة للإشارة لتمثيل مجموعات من البتات.
كل حالة يتم إرسالها خلال فترة رمز معينة تسمى Symbol.
وهنا تظهر أهمية طريقة التضمين أو Modulation. فعدد البتات التي يمكن تمثيلها بواسطة كل رمز يعتمد على طريقة التضمين المستخدمة.
ما الفرق بين Symbol Rate وBitrate؟
رغم أن المصطلحين مرتبطان ببعضهما، فإنهما لا يعنيان الشيء نفسه.
Symbol Rate يخبرنا بعدد الرموز التي ترسل في الثانية، بينما Bitrate يخبرنا بعدد البتات التي يتم نقلها في الثانية.
| المصطلح | ماذا يقيس؟ | مثال |
|---|---|---|
| Symbol Rate | عدد الرموز في الثانية | 27500 KS/s |
| Bitrate | عدد البتات في الثانية | يتحدد وفق التضمين والترميز وعوامل أخرى |
ولهذا لا يمكن تحويل Symbol Rate إلى معدل بيانات صافٍ بمجرد النظر إلى الرقم وحده. يجب أن نعرف أيضًا نوع التضمين وFEC وبنية نظام الإرسال.
ما علاقة QPSK و8PSK بالـ Symbol Rate؟
في نظام QPSK توجد أربع حالات ممكنة للرمز. وبما أن أربع حالات تستطيع تمثيل أربع تركيبات مختلفة من البتات، فإن كل Symbol يمكنه تمثيل 2 bits نظريًا.
أما في 8PSK فتوجد ثماني حالات، ولذلك يستطيع كل Symbol تمثيل 3 bits نظريًا.
وهذا يعني أن إشارتين تعملان بنفس Symbol Rate لا يلزم أن تنقلا كمية البيانات نفسها إذا كانت طريقة التضمين مختلفة.
لماذا نجد Symbol Rate بقيمة 27500 كثيرًا؟
قيمة 27500 شائعة جدًا في ترددات الأقمار الصناعية، لكنها ليست رقمًا إلزاميًا ولا قيمة سحرية مرتبطة بعدد معين من القنوات.
اختيار Symbol Rate يتم وفق تصميم الحامل والسعة المطلوبة وعرض النطاق المتاح وطريقة التضمين ومعدل تصحيح الأخطاء وعوامل أخرى تتعلق بالشبكة الفضائية.
وأصبحت بعض القيم مألوفة للمستخدمين لأنها استُخدمت على نطاق واسع في شبكات بث كثيرة، لكن المشغل يستطيع اختيار قيم أخرى إذا كانت أكثر ملاءمة لتصميم الخدمة.
لماذا تستخدم بعض الترددات 22000 بدلًا من 27500؟
لأن جميع الحوامل الفضائية لا تحتاج إلى السعة نفسها ولا تستخدم عرض النطاق نفسه.
قد يختار المشغل Symbol Rate بقيمة 22000 لأن هذه القيمة تناسب عرض الحامل والسعة والخطة الترددية المستخدمة. وقد يستخدم مشغل آخر 27500 أو 30000 أو قيمة مختلفة تمامًا.
وهذا يقود إلى تصحيح اعتقاد شائع: 22000 لا يعني أن الإشارة أضعف من 27500.
قوة الإشارة وجودتها تعتمد على منظومة كاملة تشمل قدرة الإرسال والتغطية وحجم الطبق والتضمين وFEC والضوضاء والظروف الجوية، ولا يمكن تحديدها من Symbol Rate وحده.
هل 30000 أفضل من 27500؟
لا. الرقم الأكبر لا يعني تلقائيًا أن التردد أفضل.
Symbol Rate بقيمة 30000 يعني ببساطة إرسال رموز بمعدل أعلى من 27500. وإذا بقيت العوامل الأخرى متشابهة، فإن المعدل الأعلى يحتاج عادة إلى عرض نطاق أكبر ويمكن أن يوفر قدرة أكبر على نقل البيانات.
لكنه لا يعني بالضرورة:
- صورة أفضل.
- إشارة أقوى.
- استقبالًا أسهل.
- عددًا أكبر من القنوات.
كل هذه النتائج تعتمد على بقية إعدادات النظام وكيفية استخدام السعة المتاحة.
ما علاقة Symbol Rate بعرض النطاق Bandwidth؟
Symbol Rate يرتبط مباشرة بعرض الحامل في الطيف. بصورة مبسطة، كلما ارتفع معدل الرموز زاد عادة عرض النطاق الذي تحتاج إليه الإشارة إذا بقيت بقية العوامل متشابهة.
لكن الحامل لا ينتهي بشكل حاد تمامًا عند حد معين، لأن أنظمة الإرسال تستخدم مرشحات لتشكيل النبضات وتقليل التداخل مع الحوامل المجاورة. وهنا يظهر عامل يعرف باسم Roll-off.
يمكن تقريب العلاقة التعليمية بين معدل الرموز وعرض النطاق بالشكل التالي:
هذه العلاقة توضح لماذا لا يمكن زيادة Symbol Rate بلا حدود داخل مساحة ترددية محدودة، فكل حامل يحتاج إلى حيز مناسب في الطيف.
ما هو Roll-off؟
Roll-off هو عامل مرتبط بمرشح تشكيل الإشارة ويؤثر في عرض النطاق الذي يشغله الحامل مقارنة بمعدل الرموز.
استخدمت أنظمة أقدم قيمًا مثل 0.35، بينما يتيح DVB-S2 استخدام قيم أقل مثل 0.25 و0.20 في إعدادات مدعومة، ما يساعد على تحسين الكفاءة الطيفية.
ولا يحتاج المستخدم العادي عادة إلى إدخال Roll-off يدويًا، لكن فهمه يوضح لماذا لا يخبرنا Symbol Rate وحده بكل شيء عن عرض الحامل.
هل Symbol Rate يحدد عدد القنوات على التردد؟
لا بشكل مباشر.
يساهم Symbol Rate في تحديد القدرة الخام لنقل المعلومات، لكن عدد القنوات الفعلي يتوقف على مجموعة أكبر من العوامل، منها:
- QPSK أو 8PSK أو طريقة التضمين المستخدمة.
- قيمة FEC.
- DVB-S أو DVB-S2.
- Bitrate الخاص بكل قناة.
- نوع ضغط الفيديو مثل MPEG-2 أو H.264 أو HEVC.
- كون القنوات SD أو HD أو UHD.
- عدد مسارات الصوت والبيانات الإضافية.
- طريقة إدارة الـ Multiplex.
لذلك يمكن أن نجد ترددين بالقيمة نفسها 27500، لكن الأول يحمل عددًا مختلفًا تمامًا من القنوات عن الثاني.
كيف يحمل ترددان بنفس Symbol Rate سعات مختلفة؟
لنفترض أن لدينا حاملين يعملان عند Symbol Rate بقيمة 27500.
الأول يستخدم DVB-S مع QPSK، بينما الثاني يستخدم DVB-S2 مع 8PSK وإعداد FEC مختلف. رغم أن معدل الرموز متساوٍ، فإن كمية البيانات الصافية الممكن نقلها ليست بالضرورة متساوية.
ثم يأتي عامل آخر بعد ذلك: طريقة ضغط القنوات نفسها. فإذا استخدمت إحدى الشبكات H.264 أو HEVC بكفاءة، فقد تستطيع استخدام السعة بطريقة مختلفة عن شبكة تعتمد على MPEG-2.
ولهذا لا يمكن استخدام Symbol Rate وحده لمقارنة عدد القنوات أو جودة صورتها.
ما علاقة FEC بالـ Symbol Rate؟
FEC اختصار لـ Forward Error Correction، وهو نظام يضيف معلومات حماية تساعد جهاز الاستقبال على اكتشاف وتصحيح نسبة من الأخطاء الناتجة أثناء انتقال الإشارة.
عندما ترى قيمة مثل 3/4 أو 5/6، فهي ترتبط بنسبة البيانات المستخدمة للمعلومات مقارنة بالبيانات الإجمالية بعد إضافة الحماية وفق النظام المستخدم.
زيادة الحماية ضد الأخطاء لها تكلفة، وهي استهلاك جزء من السعة في بيانات التصحيح بدلًا من المحتوى نفسه.
ولهذا لا يمكن حساب Net Bitrate من Symbol Rate دون معرفة FEC والتضمين وبقية بنية الإطار.
ما علاقة DVB-S وDVB-S2 بالـ Symbol Rate؟
يستخدم كل من DVB-S وDVB-S2 مفهوم Symbol Rate، لكن DVB-S2 يقدم خيارات أكثر تقدمًا للتضمين وتصحيح الأخطاء والكفاءة الطيفية.
وهذا يعني مرة أخرى أن قيمة 27500 في DVB-S لا تعني بالضرورة السعة الصافية نفسها لقيمة 27500 في DVB-S2.
لهذا السبب يجب قراءة بيانات التردد كمنظومة واحدة، وليس كل رقم بشكل منفصل.
Frequency + Polarization + Symbol Rate + Modulation + FEC + DVB Standard تعمل معًا لوصف الإشارة. معرفة Symbol Rate وحده لا تكفي لمعرفة كل خصائص الحامل.
لماذا يحتاج الرسيفر إلى Symbol Rate الصحيح؟
لكي يفك الرسيفر الإشارة الرقمية، يحتاج الـ Demodulator إلى استعادة توقيت الرموز ومزامنة نفسه مع الإشارة المستقبلة.
إذا أدخل المستخدم Symbol Rate بعيدًا عن القيمة الصحيحة ولم يكن الجهاز قادرًا على اكتشاف القيمة تلقائيًا، فقد يفشل الرسيفر في الحصول على Lock على الحامل.
والنتيجة قد تكون عدم ظهور جودة للإشارة أو عدم العثور على أي قناة رغم أن Frequency والاستقطاب صحيحان.
ماذا يحدث إذا أدخلت Symbol Rate خطأ؟
يعتمد ذلك على إمكانيات جهاز الاستقبال.
في بعض الأجهزة يجب إدخال القيمة الصحيحة بدقة مناسبة حتى يتمكن الجهاز من قفل الحامل. وفي أجهزة أخرى توجد خوارزميات تستطيع البحث حول القيمة المدخلة أو اكتشاف معدل الرموز تلقائيًا ضمن نطاق معين.
أما عند استخدام Blind Scan، فيحاول الرسيفر اكتشاف الحوامل الموجودة ومعدلات الرموز الخاصة بها بدل الاعتماد بالكامل على البيانات التي يدخلها المستخدم.
هل كل الرسيفرات تستطيع اكتشاف Symbol Rate تلقائيًا؟
لا. تختلف هذه القدرة من جهاز إلى آخر حسب الـ Tuner والـ Demodulator والـ chipset والبرمجيات المستخدمة.
بعض الأجهزة الحديثة توفر Auto Symbol Rate أو Blind Scan جيدًا، بينما تكون قدرات الأجهزة القديمة أو الاقتصادية أكثر محدودية، خصوصًا عند التعامل مع قيم غير معتادة أو معدلات رموز منخفضة جدًا.
ما الفرق بين Frequency وSymbol Rate؟
| العنصر | Frequency | Symbol Rate |
|---|---|---|
| ماذا يحدد؟ | موضع الحامل في الطيف الترددي | عدد الرموز المرسلة في الثانية |
| مثال | 12054 MHz | 27500 KS/s |
| هل يقيس قوة الإشارة؟ | لا | لا |
| هل يحتاجه الرسيفر؟ | نعم لتحديد الحامل | نعم، أو يتم اكتشافه في الأجهزة الداعمة |
ماذا تعني القيم 22000 و27500 و30000؟
| القيمة | المعنى التقريبي | ملاحظة |
|---|---|---|
| 22000 | 22 مليون رمز في الثانية | قيمة مستخدمة في العديد من شبكات البث |
| 27500 | 27.5 مليون رمز في الثانية | من القيم الشائعة جدًا في البث الفضائي |
| 30000 | 30 مليون رمز في الثانية | شائعة أيضًا في كثير من حوامل DVB-S2 |
| 45000 | 45 مليون رمز في الثانية | معدل أعلى ويتطلب عادة عرض نطاق أكبر |
هذه أمثلة للتوضيح فقط. لا يوجد ما يمنع استخدام قيم أخرى، ولذلك قد تصادف أرقامًا مثل 23000 أو 29950 أو غيرها وفق تصميم الشبكة.
هل Symbol Rate المنخفض أصعب في الاستقبال؟
لا توجد قاعدة تقول إن Symbol Rate المنخفض يعني إشارة أضعف أو أن Symbol Rate المرتفع يعني استقبالًا أفضل.
لكن بعض أجهزة الاستقبال قد تكون أفضل من غيرها في اكتشاف الحوامل ذات معدلات الرموز المنخفضة جدًا، خصوصًا أثناء Blind Scan. وهذه مسألة تتعلق بأداء الـ Tuner والـ Demodulator وليست حكمًا عامًا على قوة الحامل نفسه.
هل Symbol Rate يؤثر في جودة الصورة؟
ليس بصورة مباشرة. لا يمكن النظر إلى 30000 والقول إن الصورة ستكون أفضل من تردد يعمل على 22000.
جودة الصورة التي يشاهدها المستخدم تعتمد بدرجة كبيرة على جودة المصدر والـ Codec والـ Bitrate والدقة وإعدادات Encoder، بينما Symbol Rate جزء من تصميم قناة النقل الفضائية.
قد يوفر حامل ذو سعة أكبر مساحة بيانات أكبر للمشغل، لكن طريقة استخدام هذه السعة هي التي تحدد في النهاية عدد القنوات ومعدلات البيانات المخصصة لها.
القناة الموجودة على 30000 ليست بالضرورة أفضل صورة من قناة على 22000، كما أن الأولى ليست بالضرورة أقوى في الاستقبال.
الأسئلة الشائعة
ما معنى Symbol Rate في الرسيفر؟
هو معدل الرموز التي ترسلها الإشارة الرقمية في الثانية، ويعد أحد الإعدادات الأساسية التي يحتاجها الرسيفر لفك الإشارة الفضائية.
ماذا يعني Symbol Rate 27500؟
يعني معدلًا يقارب 27.5 مليون رمز في الثانية عندما تكون القيمة المعروضة بوحدة KS/s، ولا يعني 27.5 ميجابت في الثانية بشكل مباشر.
هل 30000 أفضل من 27500؟
لا. 30000 يمثل معدل رموز أعلى، لكنه لا يعني تلقائيًا جودة صورة أو قوة إشارة أو استقبالًا أفضل.
هل Symbol Rate يحدد عدد القنوات؟
لا بشكل مباشر. عدد القنوات يعتمد أيضًا على التضمين وFEC ومعيار DVB والـ Bitrate والترميز ودقة الخدمات وكيفية توزيع السعة.
هل Symbol Rate هو نفسه Bitrate؟
لا. Symbol Rate يقيس عدد الرموز في الثانية، بينما Bitrate يقيس عدد البتات في الثانية، والعلاقة بينهما تعتمد على التضمين والترميز وعوامل أخرى.
لماذا تختلف قيمة Symbol Rate من تردد لآخر؟
لأن المشغل يختار معدل الرموز وفق السعة المطلوبة وعرض النطاق المتاح وطريقة التضمين وFEC وتصميم الشبكة.
هل 22000 أضعف من 27500؟
لا. لا يمكن تحديد قوة الإشارة أو جودتها من Symbol Rate وحده.
ماذا يحدث إذا أدخلت Symbol Rate خطأ؟
قد يفشل الرسيفر في قفل الإشارة والعثور على القنوات، إلا إذا كان قادرًا على اكتشاف القيمة الصحيحة تلقائيًا أو عبر Blind Scan.
هل DVB-S2 يستخدم Symbol Rate؟
نعم. يستخدم DVB-S2 معدل الرموز أيضًا، لكنه يوفر خيارات أكثر تطورًا للتضمين وتصحيح الأخطاء والكفاءة الطيفية مقارنة بـ DVB-S.
الخلاصة
Symbol Rate هو أحد أهم الأرقام الموجودة في بيانات أي تردد فضائي، لكنه لا يخبرنا بعدد القنوات أو قوة الإشارة أو جودة الصورة. وظيفته الأساسية هي التعبير عن عدد الرموز التي يتم إرسالها في الثانية.
ولهذا فإن 22000 و27500 و30000 ليست درجات لجودة التردد. إنها معدلات مختلفة للرموز اختارها مشغل البث وفق تصميم الحامل وعرض النطاق والسعة المطلوبة.
أما كمية البيانات التي يمكن نقلها فعليًا فتتحدد بعد إضافة عوامل أخرى مثل QPSK أو 8PSK وFEC وDVB-S أو DVB-S2. وبعد ذلك يأتي الـ Codec والـ Bitrate وطريقة إدارة الـ Multiplex لتحديد كيفية استغلال هذه السعة في القنوات التلفزيونية.
لذلك في المرة القادمة التي ترى فيها ترددًا مكتوبًا بجواره 27500، ستعرف أن الرقم لا يعني عدد القنوات ولا سرعة الإنترنت ولا جودة الصورة. إنه ببساطة معدل الرموز، وأحد الأجزاء الأساسية في الطريقة التي تتحول بها البيانات الرقمية إلى إشارة يستطيع الرسيفر استقبالها وفكها.
